Das 12,7 mm FlaMG M85 ist ein vollautomatischer, zuschiessender Rückstosslader mit starrer Veriegelung. Die Patronenzufuhr erfolgt mittels Zerfallgliedergurt. Die Waffe ist in der Komandantenkuppel eingebaut, und kann entweder elektrisch, oder auch mechanisch abgefeuert werden.
Technische Daten: |
|
|
Kaliber: |
12,7 mm |
|
Gesamtlänge der Waffe: |
1,38 m |
|
Gewicht der Waffe: |
29,5 Kg |
|
Gewicht des Laufes: |
7,3 Kg |
|
Drall: |
konstanter Rechstdrall |
|
Züge- und Felder: |
8 |
|
Einsatzschussweite auf Punktziele: |
1000 m |
|
Einsatzschussweite auf Flächenziele: |
1500 m |
|
Kanonenmunition am Fahrzeug: |
63 Schuss |
|
Feuergeschwindigkeit: |
schnelle Feuerfolge: 900- 1.000 Schuss/min |
|
|
langsame Feuerfolge: 400- 500 Schuss/min |
|
Mündungsgeschwindigkeit(Vo): |
865- 1.052 m/sec. |
Hauptteile des FlaMG: |
|
|
Lauf mit Mündungsfeuerdämpfer |
|
|
Deckel |
|
|
Zuführunterteil |
|
|
Zubringer- und Auswerfereinrichtung |
|
|
Abschlussplatte |
|
|
Verschlusspuffer |
|
|
Verschlussriegelhalter |
|
|
Verschluss |
|
|
Laufansatz |
|
|
Spannstückhalter |
|
|
Spanneinrichtung |
|
|
Gehäuse mit Laufmantel |
|
Das 12,7 mm MG M85 ist in der Kdt.Kuppel eingebaut. Die Kuppel wird mechanisch in der Horizontalen und in der Vertikalen über einen mechanischen Spindelantrieb gerichtet. Das MG wird elektrisch an der Höhenrichtkurbel abgefeuert und hat eine Richtbereich von 306 Grad in der Horizontalen sowie -15 bis 60 Grad in der Vertikalen. Die Waffe kann aber auch über eine manuelle Abfeuerung abgefeuert werden.

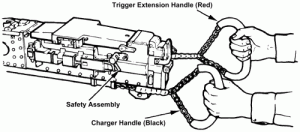

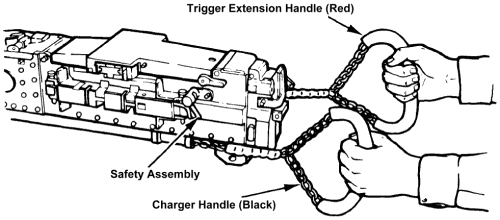

 Das MG im ausgebautem Zustand. Normalerweise ist die Waffe in der Kdt.- Kuppel eingebaut. Die zwei Ketten mit den Griffen dienen zum Durchladen und zum manuellen Abfeuern. Die Waffe wird normalerweise elektrisch abgefeuert. |
 Links an der Kette der Durchlademechanismus- Recht der Griff zum manuellen Abfeuern |

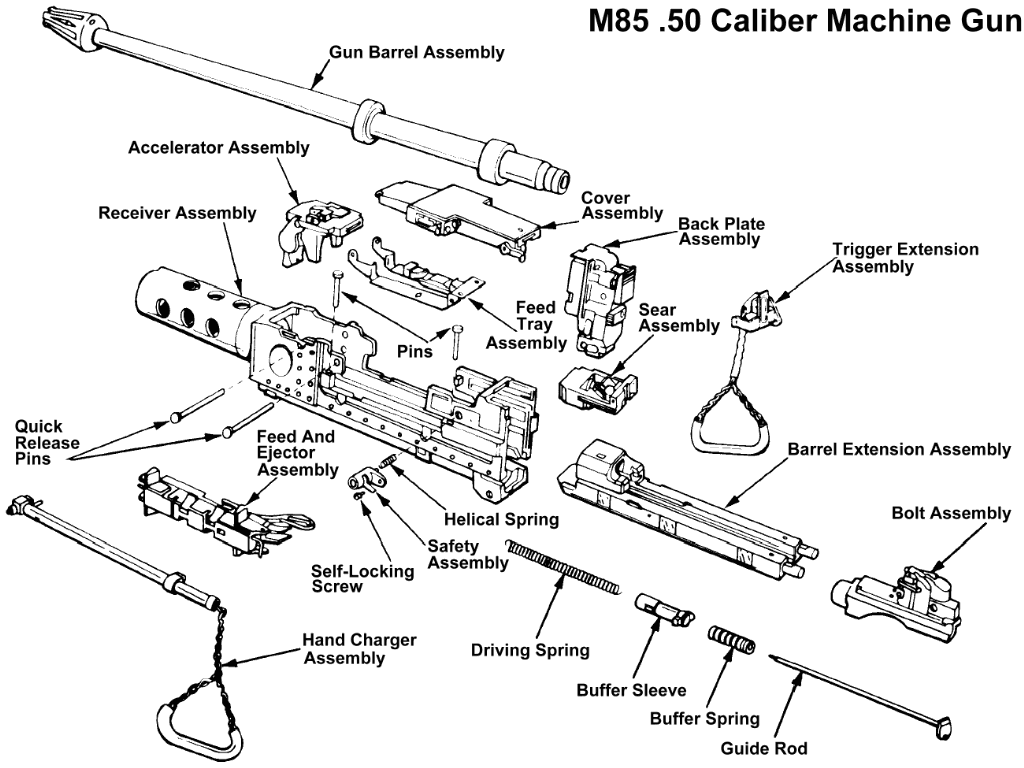

 Die Einzelteile der Waffe |
 In den nierenförmigen Behältern am Boden werden die Munition für das FlaMG und auch für das TurmMG-74 verstaut. |

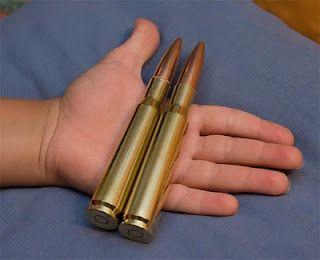

 Größenverhältnis der cal.50 Munition |

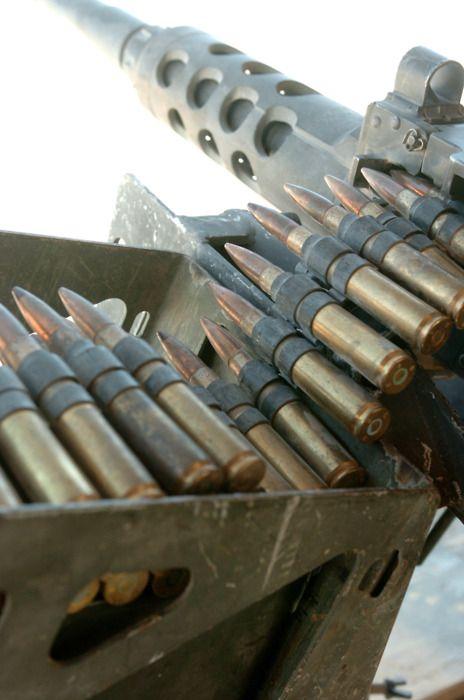

 Munition gegurtet für ein üsMG M2 |
