Die 105mm Panzerkanone M68
Die Panzerkanone M68 ist eine elektrisch abzufeuernde Waffe. Der Hülsenauswurf erfolgt beim Rohrrücklauf. Der Rückstoß wird durch Öl und einer starken Druckfeder gedämpft, welche auch für das Vorholen des Rohres verantwortlich ist. Die Waffe kann vom Richtschützen und vom Kdt. abgefeuert werden. Bei Ausfall der Bordspannung wird die Waffe durch den Richtschützen manuell mit einer Art Dynamo, welcher von Hand mittels drehen eines T-Griffes abgefeuert. Die Kanone wird durch den Waffenwählschalter beim Richtschützen, und beim Ladeschützen durch einen Hebel an der Wiege gesichert.
|
 |

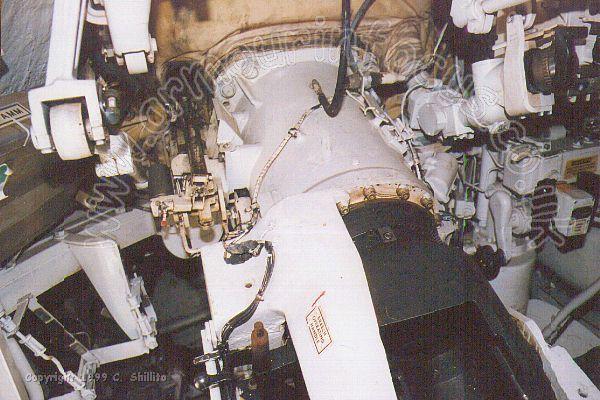

Auf dem linken Bild ist schön die gesamte Kombinationswiege zu sehen. Auf der Rechten Seite der Wiege wird noch das koaxiale (Rohrparallele) TurmMG montiert. Beim ÖBH ist es das MG-74, welches vom dt. MG-42 abstammt. | Auf den beiden rechten Bildern ist der grosse Hebel zum Öffnen des Verschlusses zu sehen. Der kleine Hebel rechts daneben ist die mechanische Abfeuerungssicherung. Dieser wird vor dem Abfeuern der Kanone nach hinten gespannt, und beim Vorholen des Rohres wieder nach vorne gedrückt (Waffe gesichert) Die zweite Sicherung hat der Richtschütze am Waffenwählschalter eingebaut. Der RiSch. muss nur einen kleinen Kippschalter umlegen. Die Kanonen kann nur durch entsichern der beiden Waffensicherungen abgefeuert werden! |
|
|

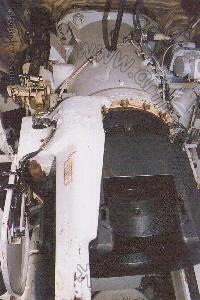

 Geschlossener Verschluß – das Runde Teil gehört zur Abfeuerungseinrichtung
|
 Verschluss geöffnet
|
 Verschluss geöffnet |
Das erste der Bilder zeigen den Verschluss im geschlossenen Zustand, beim mittleren und rechten Bild ist der Verschluss geöffnet. Beim Laden der Kanone wird der Verschluss automatisch geschlossen, und beim Rohrrücklauf wieder automatisch geöffnet und die leere Kartusche ausgeworfen. |
 Die Halterungen der Bereitschaftsmuniton im Turmheck. Das weisse Gitter im im Vordergrund soll verhindern, das beim Auswerfen der leeren Kartusche diese das hinter dem Gitter liegende Funkgerät beschädigt. |
Unter dem Turmdrehkranz sieht man die Munitonshalterungen im Fahrerraum für die Kanonenmunition. Die Munition wird in Halterungen beiderseits des Fahrerraumes aufbewahrt. Durch die Wanne ist die Munition besser geschützt als im Turm. |
|||
 |
 |
Das Pfeilgeschoß ist ein unterkalibriges Geschoß, welches nach Verlassen des Rohres die kalibergleichen Treibspiegel abwirft. Das Geschoß ist Flügelstabilisiert, und durchschlägt alle Panzerungen bekannter Kpz. |  |
Nachtschiessen mit Kanonenmunition. Der Blaue grelle Lichtschein ist der Zielscheinwerfer, der entweder auf Weißlicht- oder Infrarot geschaltet werden kann. Schön zu sehen die rote Leuchtspur |
